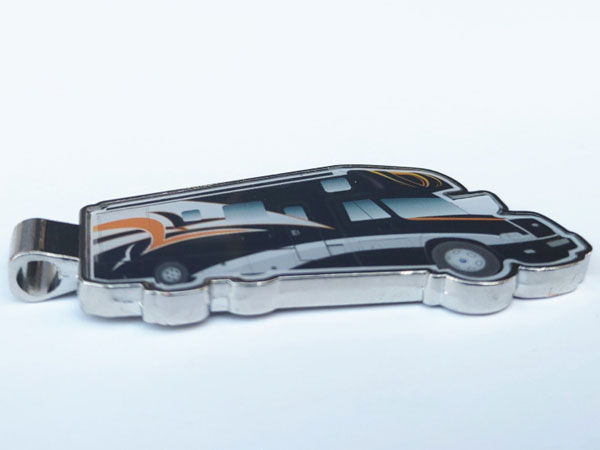

這款金屬標牌滴膠硬膠，適用范圍：適用于各種金屬標牌、徽章、證章、鈕扣、工藝品等產品的表面披覆和滴膠;其它硬質產品的表面封裝;不適用于有彈性或軟質產品的表面滴膠。

一、金屬標牌滴膠硬膠特點：

硬質環氧樹脂水晶滴膠，粘度低、流平性好、消泡性能好;

可常溫或中溫固化，固化速度適中;

固化物透明度佳、硬度高，表面平整、光亮，無氣泡，附著力強;

固化物具有良好的耐溶劑性、抗創性及 耐黃變性能。

二、標牌滴膠

標牌，顧名思義就是用于制作標識的指示牌，上面有文字、圖案等內容起到指明方向和警示的作用。常見的標牌有公益標牌，文化標牌、指示標牌、警示標牌。國家推薦標準《標牌》(GB/T 13306-2011)，替代GB/T 13306-1991。

環氧樹脂水晶滴膠是由高純度環氧樹脂、固化劑及其他改質組成。其固化產物具有耐水、耐化學腐蝕、晶瑩剔透之特點?？蓪に囍破繁砻嫫鸬搅己玫谋Ｗo作用，還可增加其表面光澤與亮度，進一步增加表面裝飾效果。

三、硬化前之性質

主劑A 固化劑B

顏 色： 無色透明 無色透明

比 重： 1.15 1.15

粘度25℃： 700-800CPS 100MAXCPS

三、使用條件

1)混合比： A：B=100：33(重量比)

2)硬化條件： 25℃×10H-12H 或55℃×2H(2g)

3)可使用時間： 25℃×40min(100g)

四、使用時注意事項：

1.工作環境:盛膠容器請保持清潔,A、B組份嚴格按重量比配比,準確稱量，沿容器內壁順時針充分攪拌均勻后靜置3-5分鐘后使用。

2.根據可操作時間及用量調配膠量,避免浪費.當氣溫低于15℃時,請先將A膠預熱至30℃后再進行調膠,易于操作(氣溫低時A膠會變稠);使用后必需密封桶蓋,避免因吸潮而造成產品報廢。

3.當相對濕度大于85%時,固化物表面容易吸收空氣中水份,形成一層白霧狀,因此當相對濕度 大于85%時,不適合做常溫固化,建議使用加溫固化。
